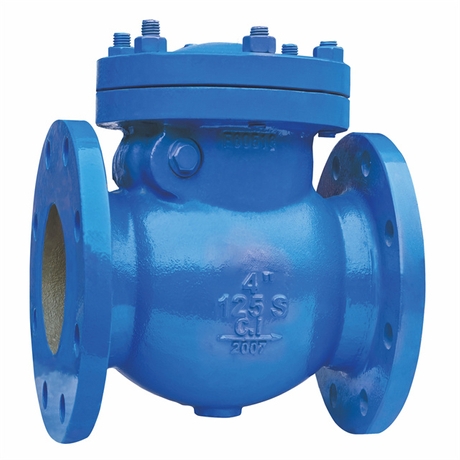

สวิงเช็ควาล์วคืออะไร?

เช็ควาล์วแบบสวิง เป็น ส่วนประกอบสำคัญในระบบของไหล ออกแบบมาเพื่อให้ของไหลไหลไปในทิศทางเดียวพร้อมทั้งป้องกันการไหลย้อนกลับ การทำเช่นนี้จะช่วยรักษาประสิทธิภาพและความสมบูรณ์ของท่อ ป้องกันปัญหาต่างๆ เช่น การปนเปื้อนหรือความเสียหายที่เกิดจากการไหลย้อนกลับ วาล์วเหล่านี้ใช้กันอย่างแพร่หลายในหลากหลายอุตสาหกรรม รวมถึงปิโตรเลียม เคมีภัณฑ์ การบำบัดน้ำ และการจัดการน้ำเสีย บทความนี้จะสำรวจกลไก ประเภท วัสดุ การติดตั้ง ข้อดีและข้อเสีย การใช้งาน และการเปรียบเทียบเช็ควาล์วแบบสวิงกับวาล์วประเภทอื่น

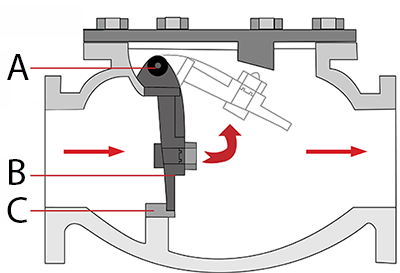

แผนภาพสวิงเช็ควาล์วและหลักการทำงาน

ไดอะแกรมและการออกแบบ

เช็ควาล์วแบบสวิงประกอบด้วย ตัววาล์ว แผ่น ดิสก์แบบบานพับ (หรือแผ่นพับ) และ กลไก เมื่อของไหลไหลไปในทิศทางที่ถูกต้อง แรงดันจะเปิดวาล์วและปล่อยให้ของไหลไหลผ่านได้ หากการไหลย้อนกลับ จานหมุนจะกลับเข้าสู่ตำแหน่งปิด ทำให้เกิดการปิดผนึกและป้องกันการไหลย้อนกลับ บานพับ

หลักการทำงาน

การทำงานของเช็ควาล์วสวิงจะขึ้นอยู่กับความแตกต่างของแรงดันระหว่างด้านทางเข้าและทางออก เมื่อของเหลวไหลไปในทิศทางที่ถูกต้อง มันจะดันจานเปิดออก อย่างไรก็ตาม เมื่อการไหลย้อนกลับ จานหมุนจะปิดเนื่องจากแรงดันย้อนกลับ เพื่อให้แน่ใจว่าวาล์วปิดอยู่และป้องกันการไหลย้อนกลับ

เพื่อความเข้าใจที่ครอบคลุมมากขึ้นเกี่ยวกับเช็ควาล์ว โปรดตรวจสอบ ผลิตภัณฑ์ทั้งหมดของ FJV สำหรับ วาล์ว .

ประเภทของสวิงเช็ควาล์ว

เช็ควาล์วแบบสวิงมีรูปแบบที่แตกต่างกัน โดยแต่ละวาล์วได้รับการออกแบบให้เหมาะกับความต้องการใช้งานเฉพาะด้าน ด้านล่างนี้เป็นตารางแสดงรายละเอียดเช็ควาล์วสวิงประเภทต่างๆ:

วัสดุ

การเลือกใช้วัสดุสำหรับเช็ควาล์วแบบสวิงส่งผลกระทบอย่างมากต่อประสิทธิภาพ อายุการใช้งาน และความเหมาะสมสำหรับการใช้งานที่แตกต่างกัน วัสดุทั่วไป ได้แก่ :

การติดตั้งสวิงเช็ควาล์ว

การติดตั้งที่เหมาะสมเป็นสิ่งสำคัญสำหรับการทำงานที่มีประสิทธิภาพของเช็ควาล์วสวิง นี่คือ คำแนะนำทีละขั้นตอน สำหรับการติดตั้ง:

1. กำหนดทิศทางการไหล : โดยทั่วไปตัววาล์วจะมีลูกศรแสดงทิศทางการไหลที่ถูกต้อง ตรวจสอบให้แน่ใจว่าทิศทางการไหลสอดคล้องกับการออกแบบของวาล์ว

2. เตรียมท่อ : ทำความสะอาดปลายท่อ โดยขจัดเศษหรือขอบหยาบที่อาจสร้างความเสียหายให้กับวาล์วระหว่างการติดตั้ง

3. ตำแหน่งวาล์ว : เช็ควาล์วสวิงสามารถติดตั้งในแนวนอนหรือแนวตั้งได้ แต่จะทำงานได้ดีที่สุดเมื่อติดตั้งในแนวนอนเพื่อให้จานหมุนได้อย่างอิสระ

4. การเชื่อมต่อแบบแปลน : สำหรับวาล์วขนาดใหญ่ ให้ใช้การเชื่อมต่อแบบแปลนเพื่อยึดวาล์วเข้ากับท่อ ขันโบลต์ให้แน่นเท่าๆ กันเพื่อหลีกเลี่ยงการรั่วซึม

5. การทดสอบ : เมื่อติดตั้งวาล์วแล้ว ให้รันระบบเพื่อตรวจสอบว่าแผ่นดิสก์แกว่งได้อย่างอิสระ และวาล์วปิดอย่างแน่นหนาในระหว่างสภาวะการไหลย้อนกลับ

ข้อดีและข้อเสีย

เช็ควาล์วแบบสวิงมีข้อดีหลายประการ แต่ก็มีข้อจำกัดบางประการเช่นกัน ด้านล่างนี้เป็นบทสรุป:

การใช้งานเช็ควาล์วสวิง

เช็ควาล์วแบบสวิงมีความอเนกประสงค์และใช้งานได้หลากหลายในอุตสาหกรรมต่างๆ แอปพลิเคชันหลักบางส่วน ได้แก่:

1. การใช้งานน้ำและน้ำเสีย : ใช้ในโรงบำบัดน้ำ ระบบบำบัดน้ำเสีย และการชลประทานเพื่อป้องกันการไหลย้อนกลับและรักษาความสมบูรณ์ของท่อ

2. อุตสาหกรรมปิโตรเลียมและเคมี : ป้องกันการไหลย้อนกลับในท่อส่งน้ำมัน ก๊าซ และสารเคมี เพื่อให้มั่นใจถึงการขนส่งของเหลวที่ปลอดภัยและมีประสิทธิภาพ

3. การผลิตไฟฟ้า : สวิงเช็ควาล์วใช้ในระบบทำความเย็นและระบบไอน้ำเพื่อควบคุมการไหลของของไหลและป้องกันการไหลย้อนกลับ

4. ระบบป้องกันอัคคีภัย : ในระบบสปริงเกอร์และระบบดับเพลิง เช็ควาล์วแบบสวิงช่วยให้มั่นใจได้ว่าน้ำจะไหลอย่างเหมาะสม ป้องกันการปนเปื้อนในแหล่งน้ำ

5. ระบบ HVAC : วาล์วเหล่านี้ช่วยควบคุมการไหลของน้ำในระบบทำความร้อน การระบายอากาศ และระบบปรับอากาศ ป้องกันการไหลย้อนกลับในท่อน้ำเย็นหรือน้ำอุ่น

สัญลักษณ์สวิงเช็ควาล์ว

ในแผนภาพทางเทคนิค สัญลักษณ์เช็ควาล์วสวิง มักแสดงเป็นวงกลมโดยมีลูกศรระบุทิศทางการไหลและมีจานแบบบานพับอยู่ภายในวงกลม โดยปกติแล้วแผ่นดิสก์จะแสดงอยู่ในตำแหน่งปิดเพื่อแสดงว่าวาล์วป้องกันการไหลย้อนกลับเมื่อทิศทางการไหลกลับด้าน สัญลักษณ์นี้ช่วยให้วิศวกรและนักออกแบบระบุตำแหน่งและหน้าที่ของเช็ควาล์วแบบสวิงในแผนผังท่อได้อย่างรวดเร็ว

เปรียบเทียบกับเช็ควาล์วประเภทอื่น

เช็ควาล์วสวิงไม่ใช่ตัวเลือกเดียวสำหรับการป้องกันการไหลย้อนกลับ ด้านล่างนี้เป็นการเปรียบเทียบกับเช็ควาล์วประเภทอื่นๆ ทั่วไป:

คำถามที่พบบ่อย

ถาม: เช็ควาล์วแบบสวิงป้องกันการไหลย้อนกลับได้อย่างไร
ตอบ: จานภายในวาล์วแกว่งปิดเมื่อทิศทางการไหลกลับด้าน ก่อตัวเป็นซีลที่ป้องกันไม่ให้ของเหลวไหลย้อนกลับ

ถาม: สามารถติดตั้งเช็ควาล์วสวิงในแนวตั้งได้หรือไม่?
ตอบ: แม้ว่าเช็ควาล์วสวิงจะสามารถติดตั้งในแนวตั้งได้ แต่จะทำงานได้ดีที่สุดเมื่อติดตั้งในแนวนอนเพื่อให้แน่ใจว่าจานสวิงได้อย่างอิสระ

ถาม: แรงดันการแตกร้าวของเช็ควาล์วสวิงคือเท่าไร?
ตอบ: แรงดันการแคร็กหมายถึงแรงดันขั้นต่ำที่ต้องใช้ในการเปิดวาล์ว ซึ่งจะแตกต่างกันไปขึ้นอยู่กับการออกแบบและวัสดุของวาล์ว

ถาม: ฉันจะป้องกันค้อนน้ำได้อย่างไรเมื่อใช้เช็ควาล์วแบบสวิง
ตอบ: สามารถลดค้อนน้ำให้เหลือน้อยที่สุดได้โดยการเลือกเช็ควาล์วแบบสวิงพร้อมจานลดแรงสั่นสะเทือน ซึ่งจะช่วยลดผลกระทบจากการเปลี่ยนแปลงการไหลอย่างกะทันหัน

ถาม: อุตสาหกรรมใดบ้างที่ใช้เช็ควาล์วแบบสวิง
ตอบ: เช็ควาล์วแบบสวิงใช้ในอุตสาหกรรมต่างๆ เช่น การบำบัดน้ำ ปิโตรเลียม เคมีภัณฑ์ การผลิตไฟฟ้า HVAC และระบบป้องกันอัคคีภัย

บทสรุป

เช็ควาล์วสวิง เป็น วิธีการแก้ปัญหาที่เรียบง่ายแต่มีประสิทธิภาพสูงสำหรับการป้องกันการไหลย้อนกลับในระบบของไหล ไม่ว่าในท่ออุตสาหกรรมขนาดใหญ่หรือโรงงานบำบัดน้ำขนาดเล็ก วาล์วเหล่านี้มีความสำคัญต่อการรักษาความสมบูรณ์และประสิทธิภาพของระบบของเหลว ด้วยการทำความเข้าใจประเภท วัสดุ ขั้นตอนการติดตั้ง ข้อดี และข้อเสียของเช็ควาล์วสวิง วิศวกรและผู้ออกแบบระบบจึงสามารถตัดสินใจโดยมีข้อมูลรอบด้านเกี่ยวกับการใช้งานและการบำรุงรักษา
