สามารถติดตั้งสวิงเช็ควาล์วในแนวตั้งได้หรือไม่?

เช็ควาล์วแบบสวิง เป็นส่วนประกอบสำคัญในระบบขนถ่ายของเหลว ซึ่งเป็นวิธีการอัตโนมัติในการป้องกันการไหลย้อนกลับ วาล์วเหล่านี้ใช้ในอุตสาหกรรมต่างๆ รวมถึงการบำบัดน้ำ ระบบ HVAC และท่อส่งน้ำมันและก๊าซ เพื่อให้แน่ใจว่าของเหลวไหลไปในทิศทางเดียวเท่านั้น อย่างไรก็ตาม เมื่อพูดถึงการติดตั้ง คำถามทั่วไปก็เกิดขึ้น: สามารถติดตั้งเช็ควาล์วแบบสวิงในแนวตั้งได้หรือไม่

ในบทความนี้ เราจะสำรวจความเป็นไปได้ในการติดตั้งแนวตั้งสำหรับเช็ควาล์วสวิง เราจะครอบคลุมหลักการทำงานของเช็ควาล์วสวิง ปัจจัยที่ต้องพิจารณาเมื่อติดตั้งในแนวตั้ง และข้อดีและความท้าทายที่เกี่ยวข้องกับการติดตั้งในแนวตั้ง นอกจากนี้ เราจะหารือถึงทางเลือกอื่นนอกเหนือจากเช็ควาล์วสวิงที่อาจเหมาะสมกับสถานการณ์การติดตั้งในแนวตั้งมากกว่า สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับสวิงเช็ควาล์ว โปรดอ่านบล็อกนี้ที่นี่： สวิงเช็ควาล์วคืออะไร？

การออกแบบและหลักการสวิงเช็ควาล์ว

เพื่อให้เข้าใจว่า สามารถติดตั้ง เช็ควาล์วสวิง ในแนวตั้งได้หรือไม่ สิ่งสำคัญก่อนอื่นคือต้องเข้าใจการออกแบบและหลักการทำงานขั้นพื้นฐาน

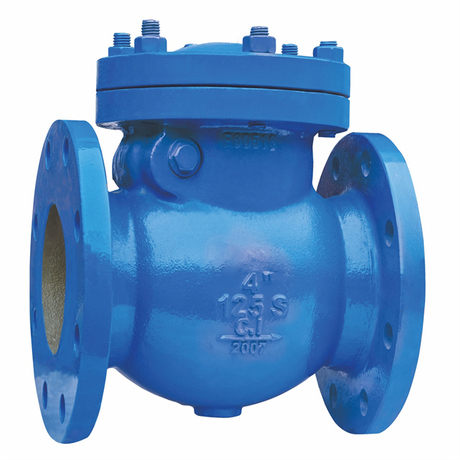

การออกแบบวาล์วตรวจสอบการสวิง: เช็ควาล์วแบบสวิงประกอบด้วยตัววาล์ว จานสวิง และกลไกบานพับที่ช่วยให้จานหมุนเปิดและปิดตามการไหลของของไหล เมื่อของไหลไหลไปในทิศทางที่ต้องการ จานจะเปิดขึ้นเพื่อให้กระแสไหลผ่านได้ เมื่อการไหลย้อนกลับ จานหมุนจะปิด ป้องกันการไหลย้อนกลับ

คุณสมบัติการออกแบบที่สำคัญ:

1. Swing Disc : ส่วนประกอบที่สำคัญที่สุดของเช็ควาล์วสวิงคือดิสก์ ซึ่งแกว่งอยู่บนบานพับ จานนี้มักจะมีน้ำหนักเพื่อช่วยในการปิดวาล์วโดยอัตโนมัติเมื่อการไหลของของไหลกลับด้าน

2. ทิศทางการไหล : เช็ควาล์วแบบสวิงได้รับการออกแบบมาเพื่อการไหลแบบทิศทางเดียว พวกเขาอาศัยแรงดันของของไหลเพื่อเปิดแผ่นดิสก์ในทิศทางที่ถูกต้องและปิดเมื่อการไหลหยุดหรือย้อนกลับ

3. กลไกการปิด : การปิดจานเบรกมักได้รับความช่วยเหลือจากแรงโน้มถ่วงหรือแรงตึงของสปริง ทั้งนี้ขึ้นอยู่กับการออกแบบ ความสามารถในการปิดของแผ่นดิสก์ถือเป็นสิ่งสำคัญในการป้องกันการไหลย้อนกลับและรับประกันการทำงานที่เหมาะสม




การออกแบบเช็ควาล์วสวิงมีบทบาทสำคัญในการพิจารณาว่าสามารถทำงานได้อย่างถูกต้องหรือไม่เมื่อติดตั้งในแนวตั้ง

ความเป็นไปได้ของการติดตั้งในแนวตั้ง

เมื่อพิจารณาการติดตั้งวาล์วแนวตั้ง ไดนามิกการไหลของระบบจะได้รับผลกระทบอย่างมาก การติดตั้งเช็ควาล์วสวิงในแนวตั้งมีทั้งข้อดีและความท้าทาย

ทิศทางการไหลและผลกระทบต่อประสิทธิภาพ: ในการติดตั้งในแนวนอน จานแกว่งจะปรับทิศทางให้แกว่งตามการไหลตามธรรมชาติ และแรงโน้มถ่วงจะช่วยปิดวาล์วเมื่อจำเป็น อย่างไรก็ตาม เมื่อติดตั้งในแนวตั้ง การไหลของของไหลและแรงโน้มถ่วงอาจไม่ทำงานในลักษณะเดียวกัน ขึ้นอยู่กับทิศทางการไหล การติดตั้งในแนวตั้งอาจทำให้จานสวิงยังคงเปิดหรือปิดอย่างไม่มีประสิทธิภาพ ในบางกรณี ทิศทางการไหลอาจรบกวนการทำงานของวาล์วในการทำงานอย่างถูกต้อง ทำให้เกิดการปิดผนึกที่ไม่สมบูรณ์และเสี่ยงต่อการรั่วไหล

แรงโน้มถ่วงและพลศาสตร์ของไหล: แรงโน้มถ่วงมีบทบาทสำคัญในการปิดแผ่นสวิงอย่างเหมาะสม เมื่อติดตั้งวาล์วในแนวตั้ง แรงโน้มถ่วงอาจไม่ช่วยให้แผ่นดิสก์ปิดได้อย่างถูกต้องอีกต่อไป แรงของของไหลที่ไหลผ่านวาล์วอาจส่งผลต่อความสามารถของจานหมุนกลับเข้าสู่ตำแหน่งปิด ส่งผลให้การปฏิบัติงานไม่มีประสิทธิภาพ นอกจากนี้ อาจจำเป็นต้องปรับความเร็วของของไหลเพื่อให้ทำงานได้อย่างเหมาะสมที่สุดในการติดตั้งในแนวตั้ง

ปัจจัยสำคัญที่ต้องพิจารณาสำหรับการติดตั้งในแนวตั้ง

ก่อนดำเนินการติดตั้งในแนวตั้ง ต้องพิจารณาปัจจัยหลายประการเพื่อให้แน่ใจว่าวาล์วจะทำงานตามที่คาดไว้

1. ทิศทางการไหลและอัตราการไหล: ทิศทางการไหลในเช็ควาล์วสวิงส่งผลต่อการเคลื่อนที่ของแผ่นดิสก์ ในการติดตั้งแนวตั้ง ทิศทางการไหลควรสอดคล้องกับการเคลื่อนไหวตามธรรมชาติของจานสวิง หากอัตราการไหลต่ำเกินไปหรือไม่สอดคล้องกัน วาล์วอาจไม่สามารถปิดได้อย่างถูกต้อง อัตราการไหลที่สูงขึ้นอาจทำให้จานเปิดมากเกินไป ส่งผลให้วาล์วไม่สามารถปิดผนึกได้อย่างถูกต้องเมื่อการไหลย้อนกลับ

2. อุณหภูมิในการทำงาน: อุณหภูมิของของไหลที่ไหลผ่านวาล์วจะส่งผลกระทบต่อทั้งวัสดุวาล์วและส่วนประกอบการปิดผนึก อุณหภูมิที่สูงเกินไปอาจทำให้วัสดุขยายตัวหรือหดตัว ซึ่งอาจส่งผลต่อการซีลและประสิทธิภาพของวาล์ว ในการติดตั้งในแนวตั้ง ความผันผวนของอุณหภูมิอาจทำให้เกิดความเครียดเพิ่มเติมในเช็ควาล์วสวิง โดยเฉพาะอย่างยิ่งหากวาล์วทำจากวัสดุที่ไวต่อการเปลี่ยนแปลงของอุณหภูมิ

3. ขนาดและประเภทของท่อ: ขนาดและประเภทของท่อที่ติดตั้งวาล์วอาจส่งผลต่อการทำงานของวาล์ว ในการติดตั้งในแนวตั้ง น้ำหนักของวาล์วและแรงที่กระทำโดยของไหลอาจทำให้ตัววาล์วตึง โดยเฉพาะในท่อขนาดใหญ่หรือวัสดุท่อที่ไม่ได้มาตรฐาน การรับรองความเข้ากันได้ระหว่างขนาดท่อและการออกแบบวาล์วถือเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้

4. การเข้าถึงและการบำรุงรักษา: ในการติดตั้งแนวตั้ง การเข้าถึงเช็ควาล์วสวิงอาจถูกจำกัดมากขึ้น ทำให้การบำรุงรักษาและการตรวจสอบยากขึ้น สิ่งสำคัญคือต้องพิจารณาว่าสามารถเข้าถึงวาล์วเพื่อตรวจสอบ ทำความสะอาด และซ่อมแซมตามปกติได้ง่ายเพียงใด วาล์วที่บำรุงรักษายากอาจทำให้เกิดปัญหาในการทำงานในระยะยาว

5. การป้องกันค้อนน้ำ: ค้อนน้ำเป็นปรากฏการณ์ที่เกิดจากการหยุดกะทันหันหรือการเปลี่ยนแปลงความเร็วการไหล อาจทำให้เกิดความเสียหายอย่างมากต่อท่อและวาล์วได้ การติดตั้งในแนวตั้งอาจเสี่ยงต่อการเกิดค้อนน้ำมากกว่า เนื่องจากไดนามิกของการไหลที่เปลี่ยนแปลงและความแตกต่างของแรงดันที่เพิ่มขึ้น เพื่อป้องกันค้อนน้ำ สิ่งสำคัญคือต้องติดตั้งอุปกรณ์ที่สามารถดูดซับแรงกระแทกได้ เช่น ช่องอากาศ หรือตัวจับค้อนน้ำ

ข้อดีของการติดตั้งเช็ควาล์วสวิงแนวตั้ง

แม้จะมีความท้าทาย แต่ก็ยังมีข้อดีหลายประการในการติดตั้งเช็ควาล์วสวิงในแนวตั้ง

1. ประสิทธิภาพการใช้พื้นที่: มักนิยมติดตั้งวาล์วแนวตั้งในสถานการณ์ที่มีพื้นที่จำกัด เช่น ในท่อแคบหรือพื้นที่จำกัด การติดตั้งวาล์วในแนวตั้งจะช่วยประหยัดพื้นที่ในแนวนอนและอาจลดพื้นที่โดยรวมของระบบได้

2. การช่วยเหลือด้วยแรงโน้มถ่วง: ในบางรูปแบบแนวตั้ง แรงโน้มถ่วงสามารถช่วยปิดแผ่นวาล์วได้ โดยเฉพาะอย่างยิ่งเมื่อการไหลของของไหลลดลง สิ่งนี้สามารถปรับปรุงประสิทธิภาพการทำงานของวาล์ว ทำให้มั่นใจได้ว่าการปิดจะเร็วขึ้นและเชื่อถือได้มากขึ้นเมื่อการไหลกลับด้าน

ข้อเสียและความท้าทายของการติดตั้งในแนวตั้ง

การติดตั้งในแนวตั้งไม่ใช่เรื่องท้าทายอีกต่อไป ข้อเสียที่อาจเกิดขึ้นได้แก่:

1. การควบคุมการไหลที่จำกัด: เช็ควาล์วสวิงแนวตั้งอาจควบคุมการไหลได้น้อยกว่าเมื่อเปรียบเทียบกับการติดตั้งในแนวนอน พลศาสตร์ของของไหลในการติดตั้งในแนวตั้งอาจทำให้การควบคุมการไหลมีความแม่นยำน้อยลง ซึ่งอาจทำให้เกิดความผันผวนของอัตราการไหลที่ไม่พึงประสงค์

2. ความเสี่ยงของค้อนน้ำ: ดังที่ได้กล่าวไว้ข้างต้น การติดตั้งในแนวตั้งสามารถเพิ่มความเป็นไปได้ของค้อนน้ำเนื่องจากการเปลี่ยนแปลงของแรงดันและไดนามิกของการไหล ปรากฏการณ์นี้อาจทำให้ทั้งวาล์วและท่อโดยรอบเสียหาย ส่งผลให้ต้องซ่อมแซมและหยุดทำงานซึ่งมีค่าใช้จ่ายสูง

3. การวางตำแหน่งที่จำกัด: ในการติดตั้งแนวตั้ง การวางตำแหน่งของเช็ควาล์วสวิงอาจถูกจำกัดโดยพื้นที่ว่าง หากไม่สามารถวางวาล์วในวิธีที่เหมาะสมที่สุดสำหรับการออกแบบ การทำงานของวาล์วอาจลดลง

ทางเลือกและเช็ควาล์วประเภทอื่น

สำหรับการใช้งานที่การติดตั้งเช็ควาล์วสวิงในแนวตั้งไม่สามารถทำได้ เช็ควาล์วประเภทอื่นอาจเหมาะสมกว่า

1. เช็ควาล์วสปริง: เช็ควาล์วสปริงต่างจากเช็ควาล์วแบบสวิงตรงที่ต้องอาศัยสปริงเพื่อปิดวาล์วเมื่อการไหลกลับด้าน วาล์วเหล่านี้สามารถทำงานได้ดีขึ้นในการติดตั้งในแนวตั้ง เนื่องจากไม่ต้องอาศัยแรงโน้มถ่วงในการปิดวาล์ว มีขนาดกะทัดรัดและสามารถป้องกันการไหลย้อนกลับที่เชื่อถือได้ แม้ในทิศทางการติดตั้งที่ยากลำบาก

2. เช็ควาล์วหัวฉีด: เช็ควาล์วหัวฉีดได้รับการออกแบบมาให้ทำงานในระบบแรงดันสูง และมักใช้ในการติดตั้งในแนวตั้ง พวกเขาอาศัยกลไกสปริงและหัวฉีดเพื่อควบคุมการไหลของของเหลว ให้ประสิทธิภาพที่สม่ำเสมอมากขึ้นในมุมการติดตั้งที่แตกต่างกัน

3. เช็ควาล์วลูกสูบ: เช็ควาล์วลูกสูบใช้กลไกลูกสูบเพื่อควบคุมการไหลของของไหล เหมาะสำหรับการใช้งานที่มีการไหลสูง และให้ประสิทธิภาพที่ดีกว่าในการติดตั้งในแนวตั้ง เนื่องจากไม่ต้องอาศัยแรงโน้มถ่วงในการปิด

บทสรุป

โดยสรุป แม้ว่าในทางเทคนิคจะสามารถติดตั้งเช็ควาล์วสวิงในแนวตั้งได้ แต่ก็ต้องพิจารณาปัจจัยหลายประการเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ ปัจจัยเหล่านี้ได้แก่ ทิศทางการไหล อุณหภูมิในการทำงาน ขนาดท่อ การเข้าถึงเพื่อการบำรุงรักษา และความเสี่ยงของค้อนน้ำ การติดตั้งในแนวตั้งสามารถให้ประโยชน์ในการประหยัดพื้นที่ แต่ยังมาพร้อมกับความท้าทาย เช่น การควบคุมการไหลที่จำกัด และศักยภาพของค้อนน้ำ

ในการใช้งานที่หลีกเลี่ยงไม่ได้ในการติดตั้งในแนวตั้ง อาจจำเป็นต้องสำรวจการออกแบบเช็ควาล์วแบบอื่น เช่น เช็ควาล์วสปริง เช็ควาล์วหัวฉีด หรือเช็ควาล์วลูกสูบ ท้ายที่สุดแล้ว การประเมินความต้องการของระบบอย่างรอบคอบและเงื่อนไขการติดตั้งเฉพาะจะช่วยพิจารณาว่าเช็ควาล์วแบบสวิงเป็นตัวเลือกที่ดีที่สุดสำหรับการติดตั้งในแนวตั้งหรือไม่
